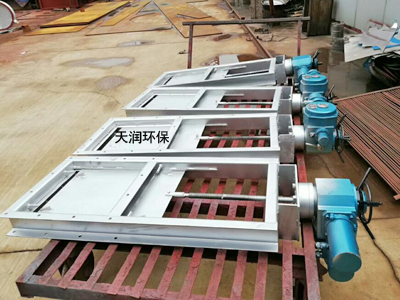

電動插板閥閥門控制器正確的接線方法
來源：泊頭市天潤環保機械設備有限公司發布時間：2022/4/13 9:58:15
電動插板閥閥門控制器是與閥門電動裝置配套使用的產品，用以控制電動閥門的開啟和關閉，可以實現在控制室內遠距離對電動閥門的控制。
電動閥門控制器與電動閥門配套后廣泛地應用于使用管道閥門的給排水、供熱、電站、代工、食品、紡織、造紙、船舶、鋼鐵和煤炭等工業部門。
電動閥門控制器的接線方法：
1.根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子可靠接地。
2.控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起來，如果用戶不需要現場控制，12、13、14端子可不接。電動閥門控制器用于自控系統中時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。
3.按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。
4.用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。
1.根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子可靠接地。
2.控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起來，如果用戶不需要現場控制，12、13、14端子可不接。電動閥門控制器用于自控系統中時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。
3.按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。
4.用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。
5.按下開閥鍵，當閥門全開到位時，前面板上的開閥指示燈亮；按下關閥鍵，當閥門全關到位時，前面板上的關閥指示燈亮；當閥門在開或關的過程中需要停止時，按停止鍵，閥門停止。把4號和7號端子短接，前面板上的事故燈亮。
6.當閥門處在全開位置時，調前面板上的調整電位器，使開度表顯示處。
6.當閥門處在全開位置時，調前面板上的調整電位器，使開度表顯示處。
7.現場遠控開關指向現場，現場指示燈亮，短路12號和13號端子，閥門和開向運行，為點動狀態；短路12號和14號端子，閥門向關向運行，為點動狀態。
8.后面板上的保險管：220VAC、1A。
8.后面板上的保險管：220VAC、1A。
瀏覽更多關于：電動插板閥
